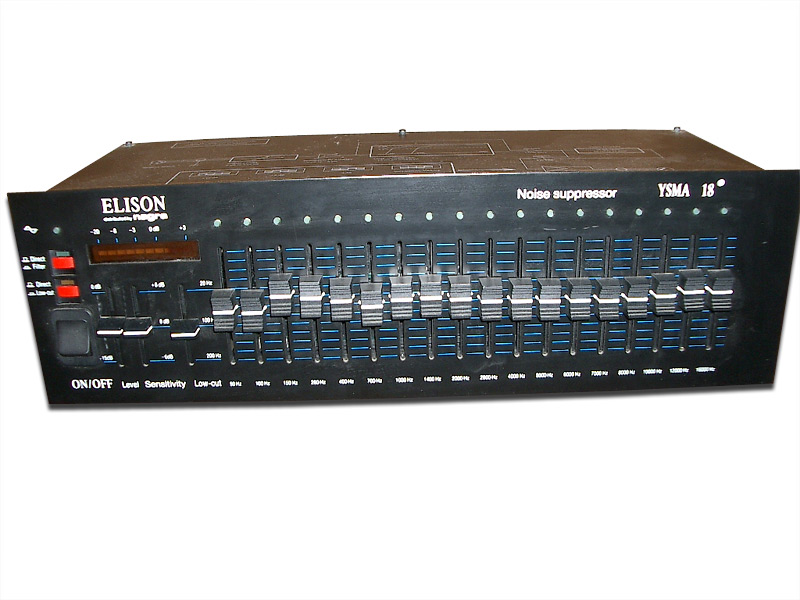

Au préalable, ôter le capot et la face avant de l’Ysma18.
Ensuite :
- Enlever l’ancien bargraphe Telefunken.
- Ôter les condensateurs 330nF Mylar, et les souder par la face arrière de la carte-mère (fig 1).
- Installer le nouveau bargraphe en l’appliquant fermement sur le circuit, afin d’éviter tout problème mécanique ultérieur (fig 2).
Test : Le bargraphe doit indiquer approximativement 0dB quand un signal sinusoïdal à +6dBm/1KHz est présent à la sortie de l’Ysma18 et que le niveau de sortie est calibré à +6dB.
